Définition:
Les transmissions par système vis-écrou utilisent une liaison hélicoïdale ayant pour base une vis et un écrou à un ou plusieurs filets, et ayant des pas identiques.
Cette liaison conduit à une transformation de mouvement de rotation en translation, ou de translation en rotation, avec un élément moteur qui peut être soit la vis soit l'écrou selon le cas et selon la réversibilité de la liaison.
Il existe deux types de systèmes à vis et écrou:
Calculs:
La vis se déplace d'une distance appelée course (C) telle que :
Course=C=Nbr tours*P
Avec :
- C en mm
- Nbr est le nombre de tours effectués
La vitesse de déplacement de la vis sera :
Vitesse=V=N*P
Avec :
- V en mm/min
- N : vitesse de rotation en tr/min
- P: pas en mm Vitesse de déplacement

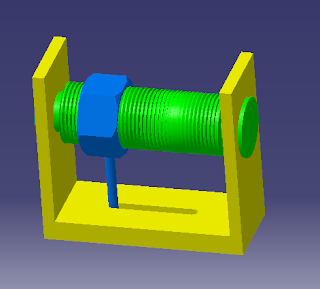

- Dans certains systèmes, c'est la vis qui joue le rôle d'organe moteur. Dans ce cas, le mouvement de rotation de la vis se transforme en mouvement de translation pour l'écrou.
- Dans d'autres systèmes, c'est plutôt l'écrou qui constitue l'organe moteur. Dans ce cas, le mouvement de rotation de l'écrou se transforme en mouvement de translation pour la vis.
