Définition:
Le système à poulies-courroie permet de transmettre un mouvement de rotation à une distance plus ou moins importante.
Ce type de transmission utilise un lien flexible (la courroie) tendu et enroulé sur deux poulies. Une de ces deux poulies est motrice, l'autre est réceptrice.
La transmission du mouvement se fait soit par adhérence soit par obstacle.
Etude cinématique:

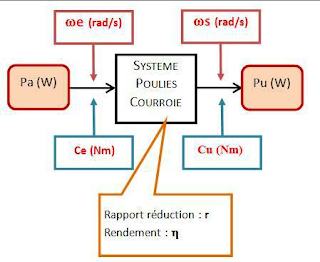

Un système poulies-courroie peut être représenté par le schéma ci-contre :
- Entrée : énergie mécanique de rotation suivant l'axe x , caractérisée par une vitesse angulaire ωe et un couple Ce.
- Sortie : énergie mécanique de rotation suivant l'axe x , caractérisée par une vitesse angulaire ωs et un couple Cu.
Paramètres :
- Le rapport de réduction : rapport entre le diamètre des poulies.
- Le rendement : rapport entre la puissance de sortie et la puissance d'entrée, il illustre les pertes.
Grandeurs de flux : le rapport de réduction r peut-être supérieur ou inférieur à un.
Grandeurs d'effort :
Le système actionné en sortie demande un couple Cu qui va appeler un couple Ce à fournir en entrée.
La puissance en entrée est égale à la puissance en sortie au rendement près.
Sens de rotation:
Il est possible d'inverser le sens de rotation de la poulie réceptrice en croissant la courroie.
Avantages et inconvénients:
Avantages :
- Souplesse de la transmission due à l'élasticité de la courroie
- Possibilité de faire varier l'entraxe
- amortissement des à-coups et chocs en fonctionnement
- silence de fonctionnement
- montage et maintenance simples
- bonne durée de vie et coût faible
Inconvénients :
- Usure de la courroie
- Rapport de transmission irrégulier du au glissement
- Nécessité d'un tendeur de courroie
